醫用中心系統供氧管網相關技術要求
醫用中心供氧系統管道是醫院氧源到醫院病房之間的氣體傳輸組成部分，在設計和安裝上，應盡可能保證其安全無泄漏、牢固耐用，且在傳輸過程中無二次污染。總的來說，一套合格的供氧管道，可以支撐起一個功效強大的供氧用氧系統，確保醫療用氧的安全與高效。
新疆醫用中心供氧系統管道的組成有，中心供氧管道由管材、管件、氧氣截止閥、氧氣維修閥、末端閥門、閥門箱、報警箱、區域流量計等。管道系統從材質到布置再到連接，都有著相關技術要求，具體來說：
01管道材質
醫用中心系統的供氧管道材質應為優質不銹鋼管及優質脫脂紫銅管組成，氧氣、負壓、空氣室外預埋及管井全部采用優質不銹鋼管，病房內預埋管采用優質脫脂紫銅管，整套管路需進行嚴格脫脂及氣密性測試。
02管道布置

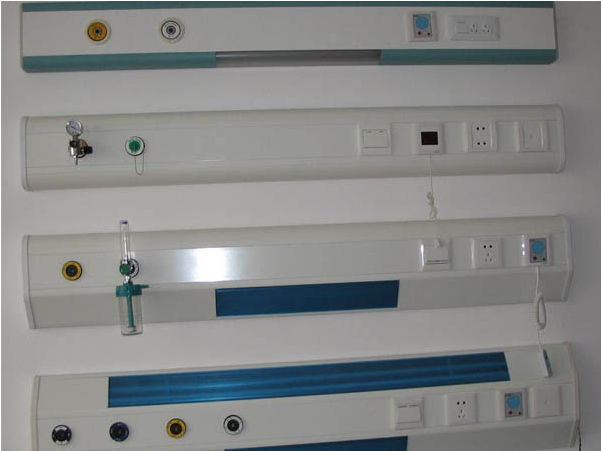

氧氣管道在安裝規劃時，需避開高溫及火焰區域，必要時應在管段增設隔熱措施，確保管壁溫度不超過70℃，并嚴禁明火及油污靠近氧氣管道和閥門。將制氧站的主管道引至大樓管道井內，再從管道井連接至各層病房，病區橫管架設在病區走廊吊頂內，病房內支管、終端、截止閥均安裝在組合式鋁合金設備帶內。
03管道連接
氧氣管道應少設彎頭和分岔頭，氧氣管道的連接應采用焊接，但與設備、閥門連接處可采用法蘭或螺紋連接。螺紋連接處應采用聚四氟乙烯帶作為填料，嚴禁用涂鉛紅的麻或棉絲，或其他含油脂的材料。氧氣管道安裝前進行脫脂處理，經檢查合格，方可使用。
管道與管道之間的紫銅管連接全部采用銀基釬焊焊接方式且采用氮?dú)獗Ｗo(hù)焊接，管道穿墻設有套管，套管內管段沒有焊縫和接頭。在豎井、樓層水平管、設備帶檢修閥等處管道設有氧氣管道標識以及氣體流向標識。
04管道接地
氧氣管道可靠接地，接地電阻＜10歐姆。
05輸出壓力
氧氣終端壓力：0.2～0.4MPa（可調）；最大和最小使用流量情況下供氧壓力誤差不大于0.02Mpa。
06系統泄漏率
保證24小時系統泄漏率≤0.2%。
07報警箱
每層應設有氧氣截止閥、區域報警箱。
08閥門
閥門每層供氧總管進監控報警箱前安裝一個氧氣截止閥，每間病房設備帶內進氣端安裝氧氣維修閥；在病區預留各種管道的末端閥門，便于與其他病區使用對接。
